      Сварка продольных швов

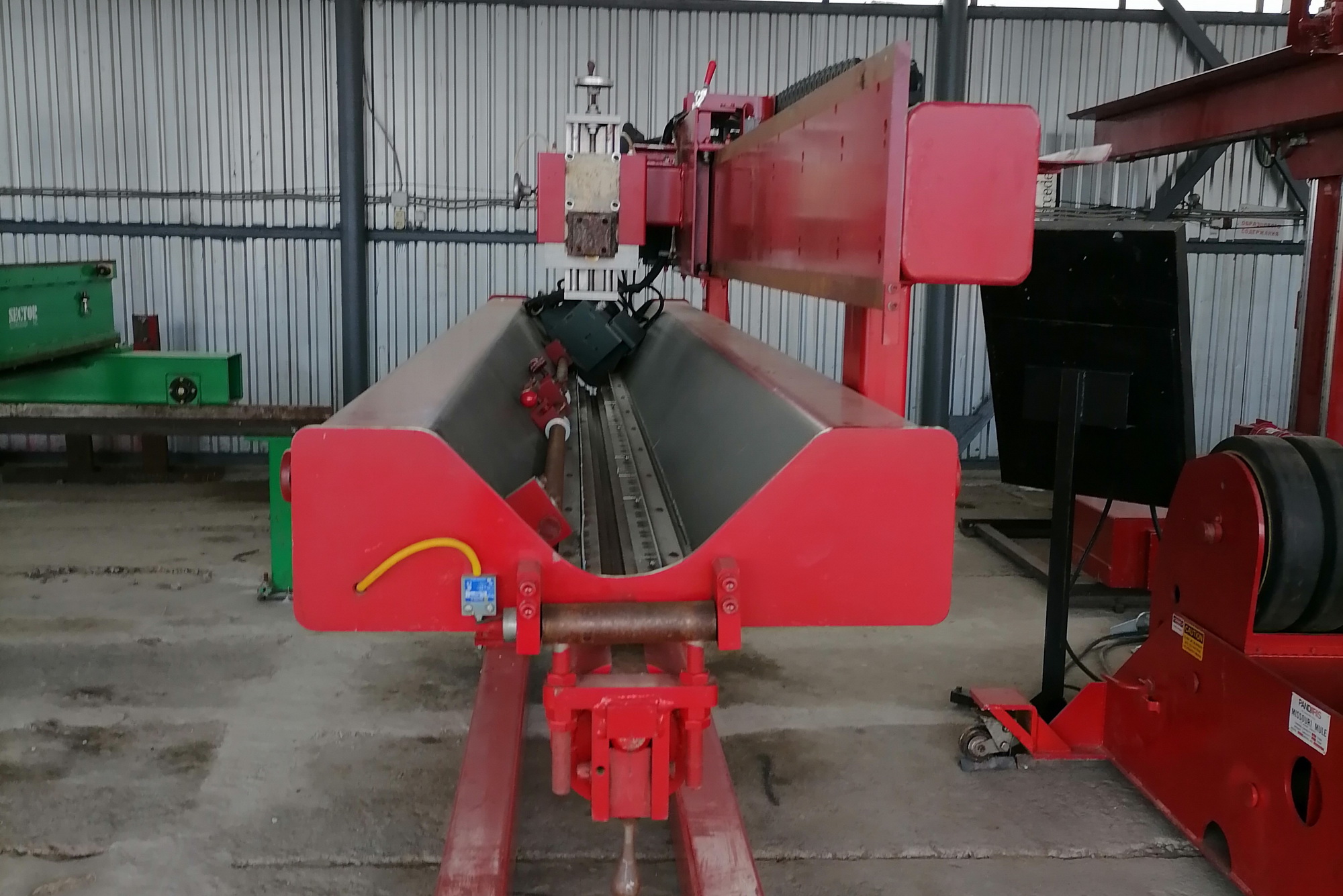

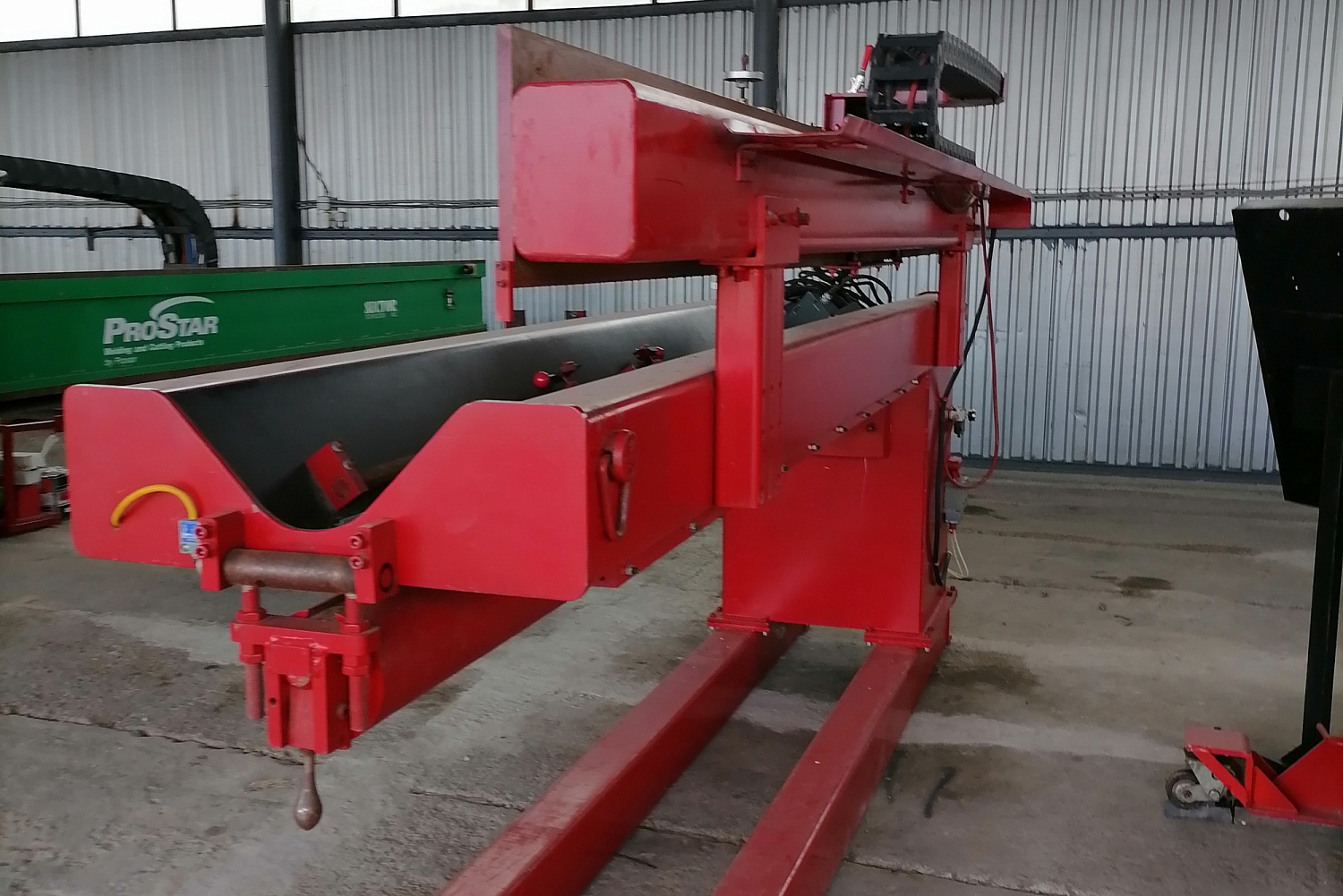

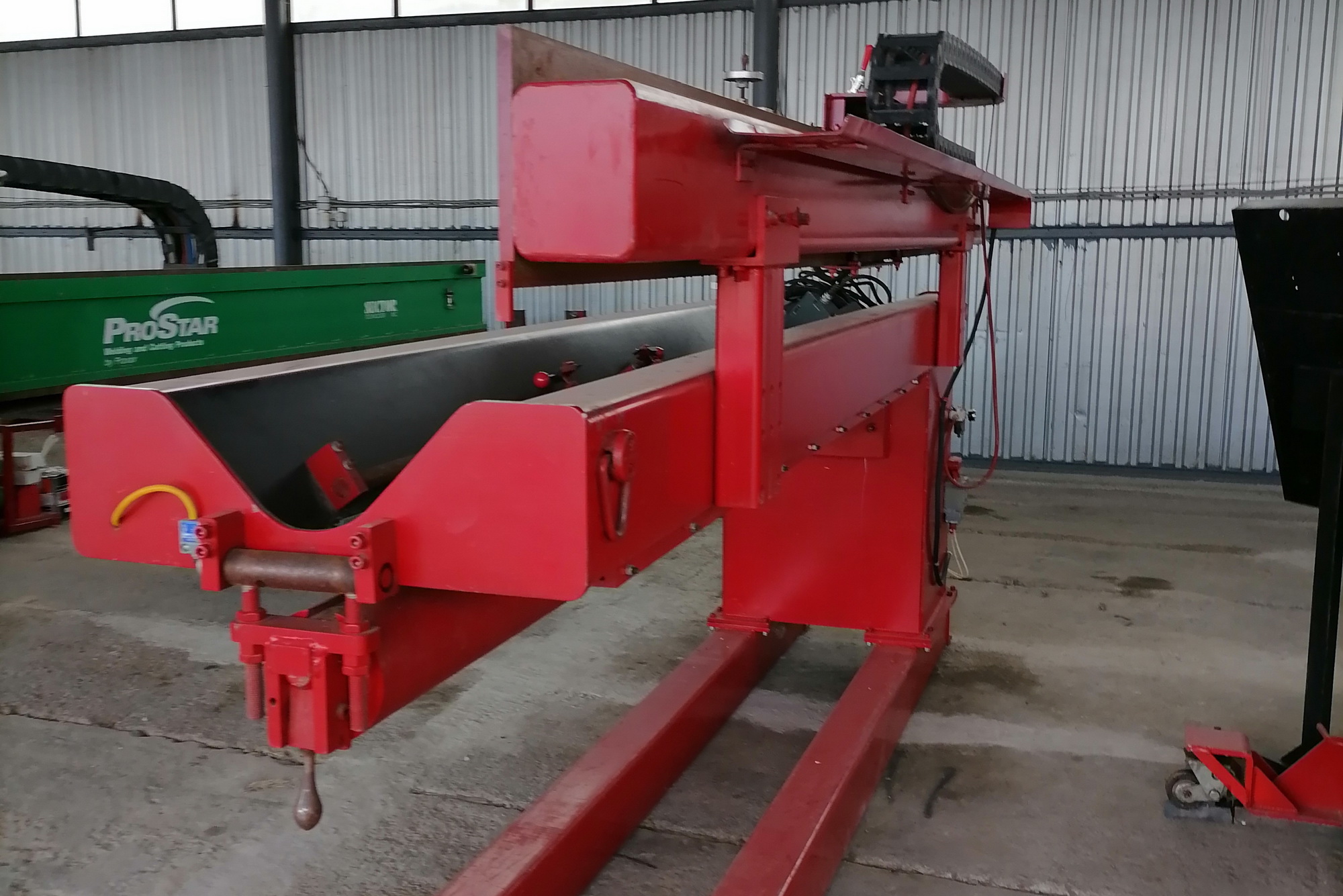

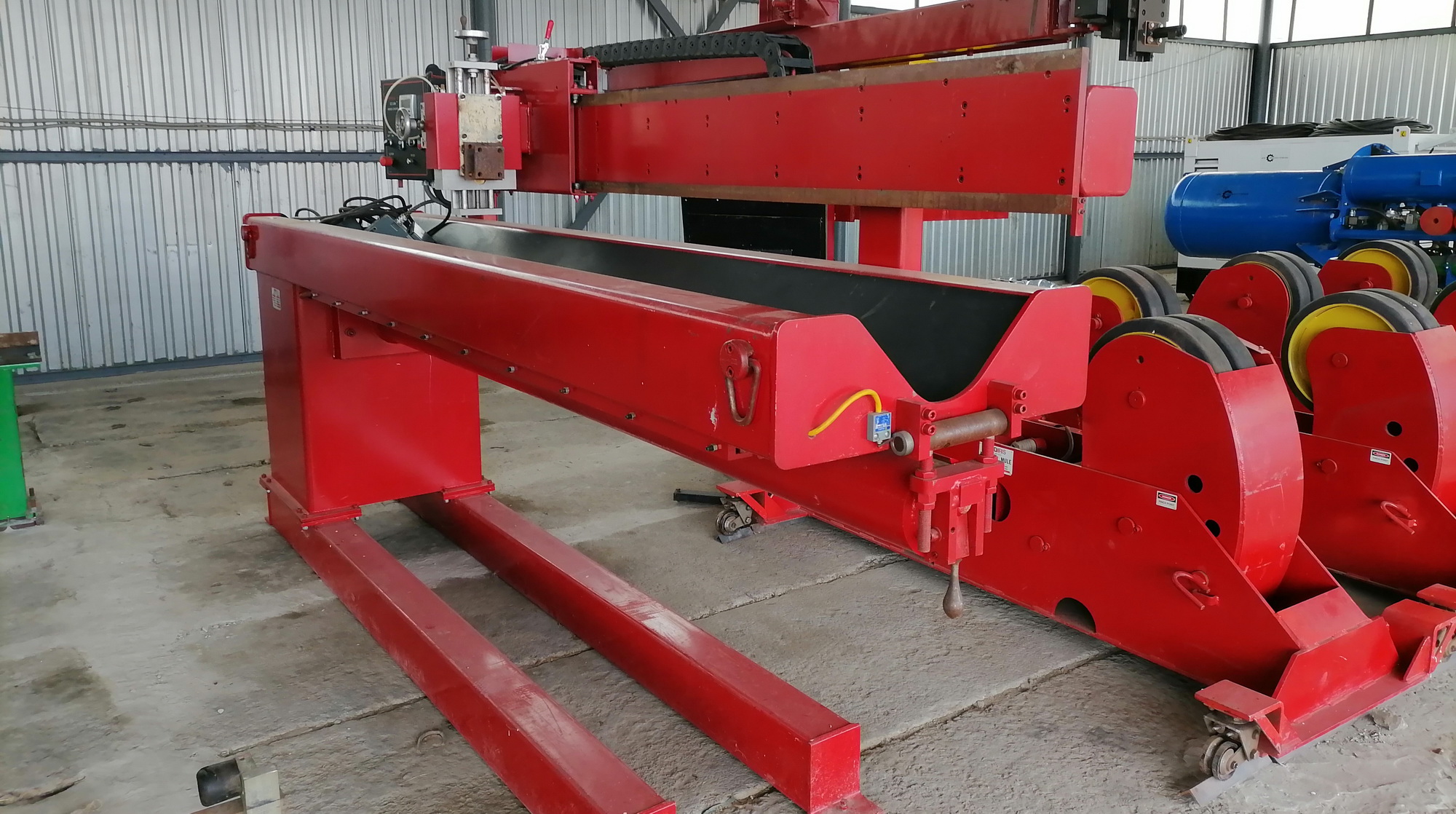

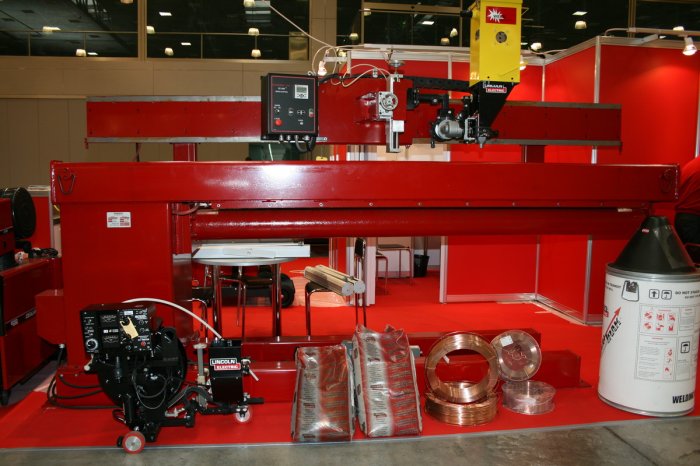

      (Выставочная) Установка Seam welding machine, предназначена для сварки продольных швов обечаек ∅ 200 до 925 мм и толщиной стенки от 6 до 32 мм, длина сварочного соединения до 2438 мм.

      Заказать услугу Задать вопрос

      Сварка продольных швов
      • Описание
      • Вопрос/ответ
      Описание

      Установка Seam welding machine, предназначена для сварки продольных швов обечаек и укрупнение листового проката (укрупнение). Прежде всего предназначена для предприятий, где необходима высокая скорость и качество сварки однотипных продольных стыков.

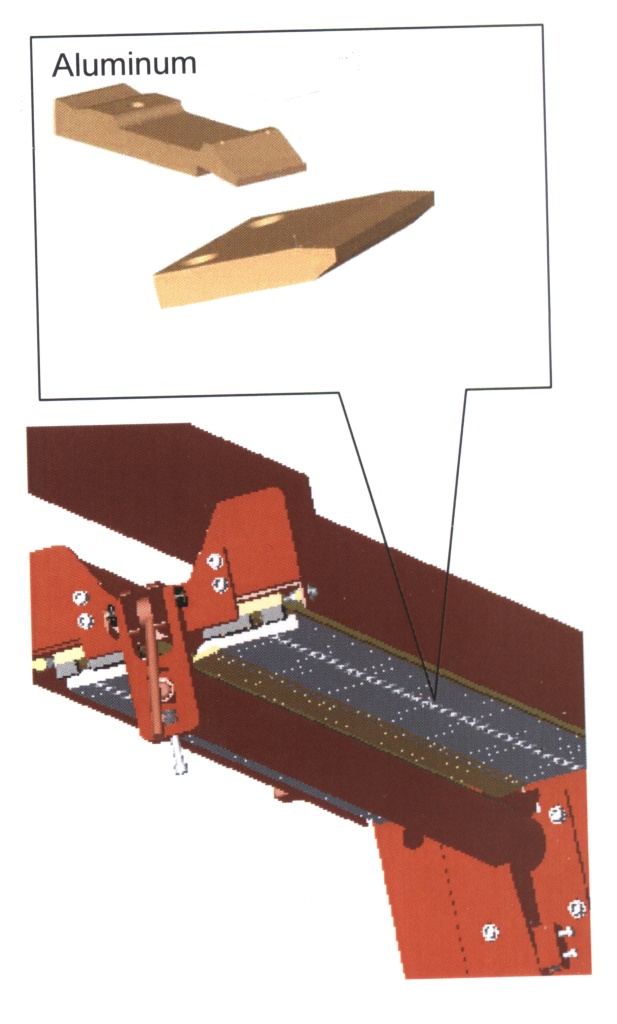

      Особенностью данной машины для сварки консольного типа являются легко заменяемые зажимы, смонтированные в зоне алюминиевого обрамления, позволяющей, в свою очередь избежать излома дуги, вызываемого повышенным магнетизмом. Изолированный модуль, расположенный со стороны загрузки, осуществляет контроль за намагниченностью.

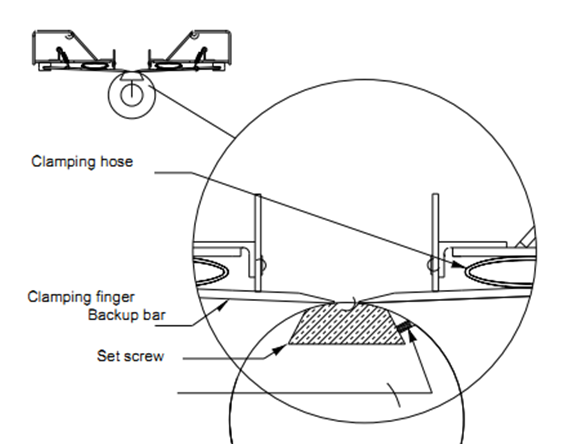

      Балка зажимов и медной подкладки являет собой трубу прямоугольного профиля, диаметром 127 мм, с возможностью установки системы водяного охлаждения. Зажим для ручной подстройки уровня балки расположен с левой стороны установки и призван гарантировать параллельное «соответствие» свариваемых элементов системе зажимов. Во избежание позиционирования  заготовки с отклонением относительно подкладки, система зажимов оснащена контролем предела смещения. Заменяемая медная подкладка расположена на верхней части балки. Доступны подкладки для сварки заготовок без разделки, с V-образной разделкой и сварки первых проходов. Возможна сварка под слоем флюса или в среде защитных газов.

      Для сварки заготовок различной толщины балка зажимов и медной подкладки устанавливается с требуемой «высотой», тогда как  зажимы также позиционируются  «по высоте», причем независимо друг от друга, что позволяет сваривать толщины от 6 мм до 32 мм. Для одного зажима рабочее давление составляет 1,78 кг/мм.

      Доступ ко всем компонентам системы осуществляется с правой стороны. Терминал разъемов включает в себя: разъем для воздуха с регулятором давления, разъем для защитного газа, разъем для воды с возможность циркуляции.

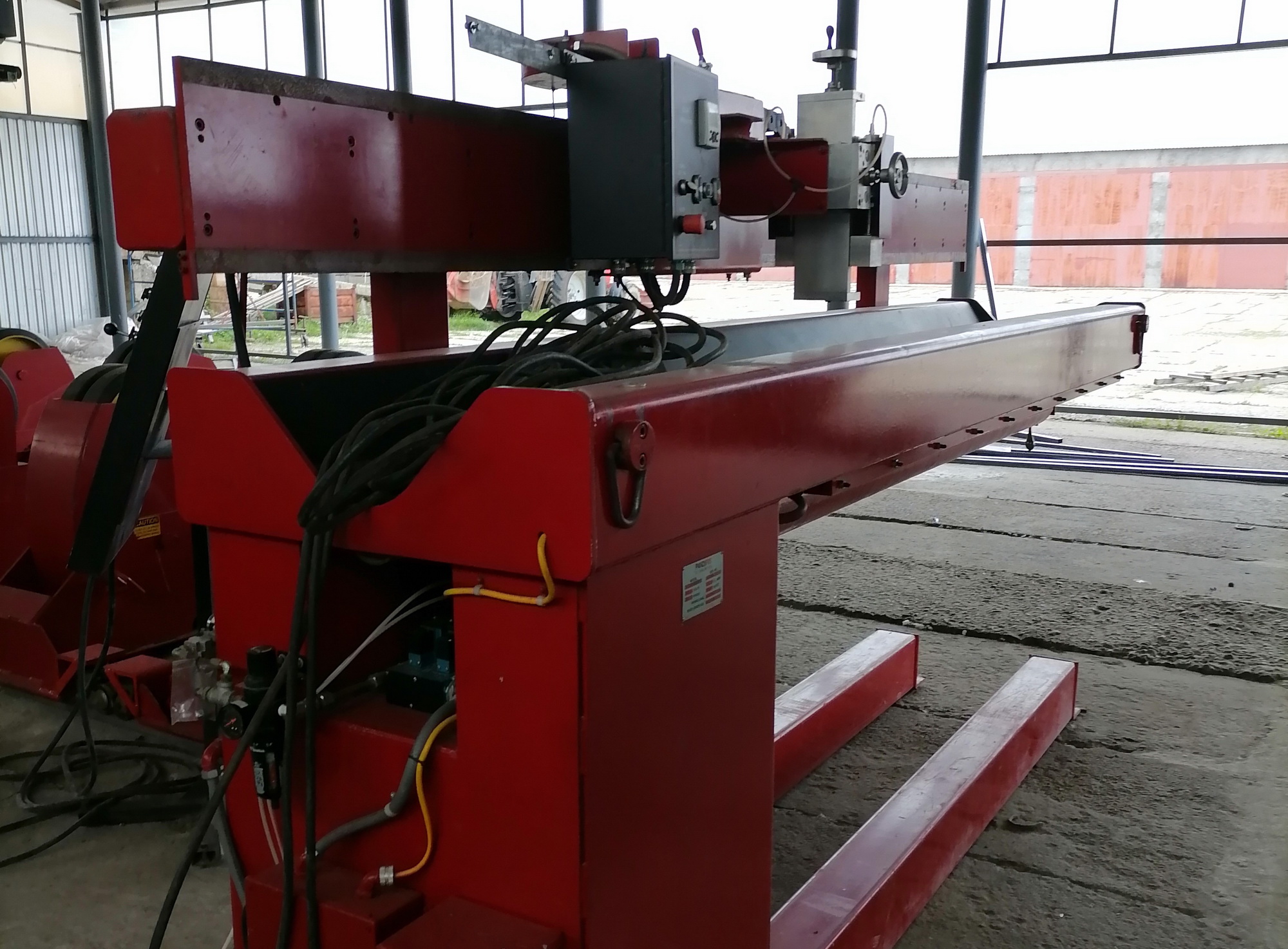

      Верхняя балка служит крепежом каретки для сварочной части системы и спроектирована для стандартной каретки Lincoln Electric со сварочной головкой,  блоком управления, крепежом для бухты проволоки, системы коммутации.

      Простота проведения технологического цикла обеспечивается за счет системы позиционирования балки зажимов и медной подкладки по высоте.

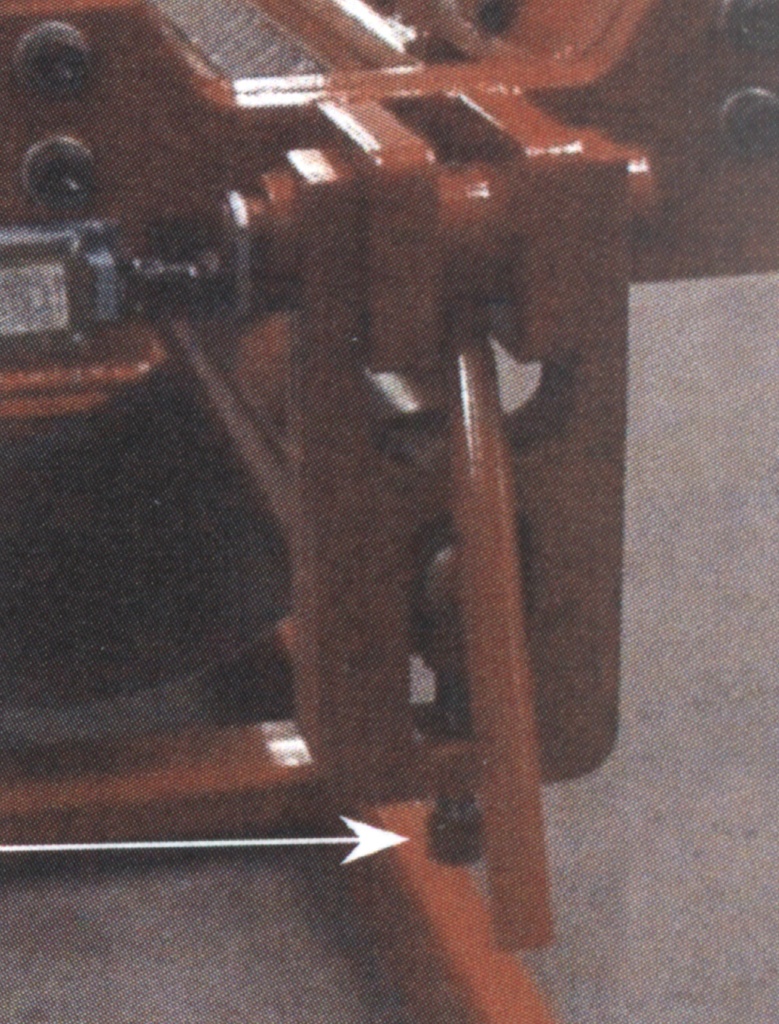

      Фиксация различного уровня балки.




      Корректировка положения зажимов.

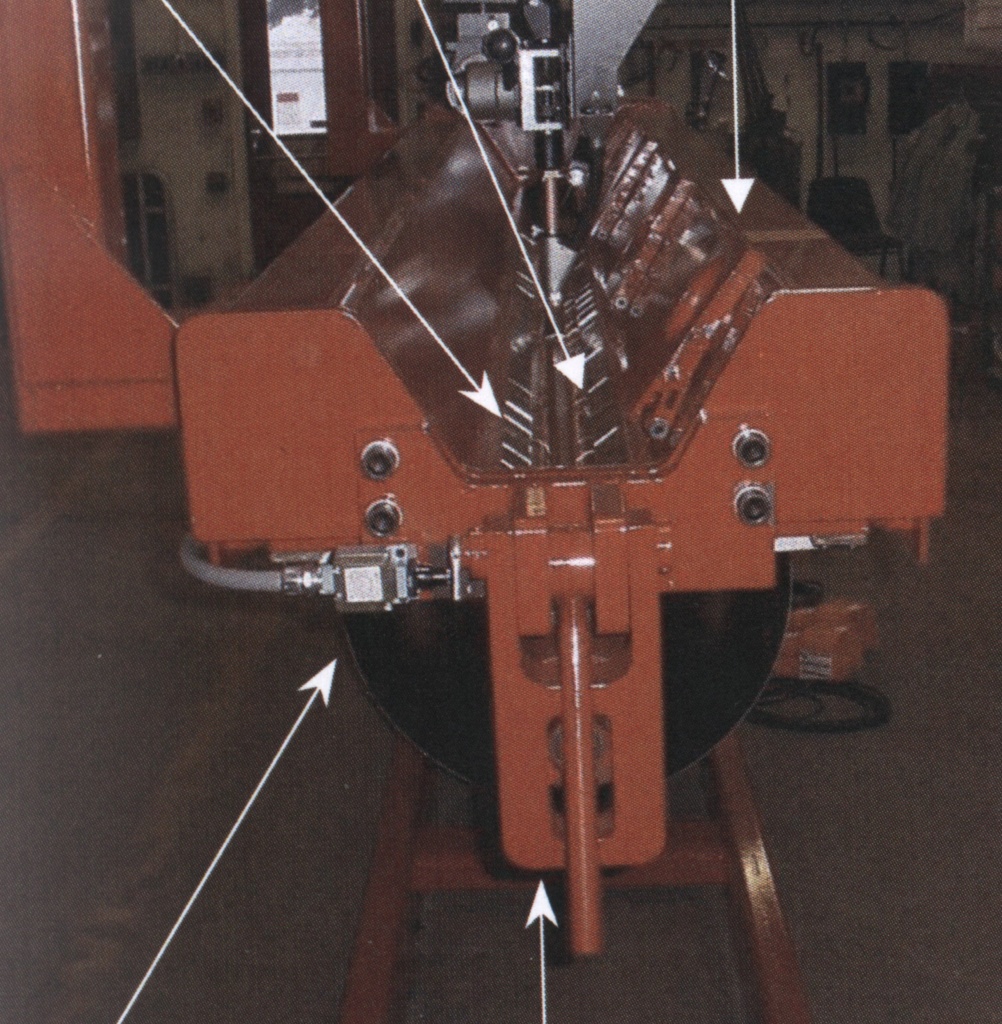

                         1                    2                        3

      load seamer.jpg

      4                                                5

      1 – тыльная часть зажима

      2 - фронтальная часть зажима

      3 – выравнивание

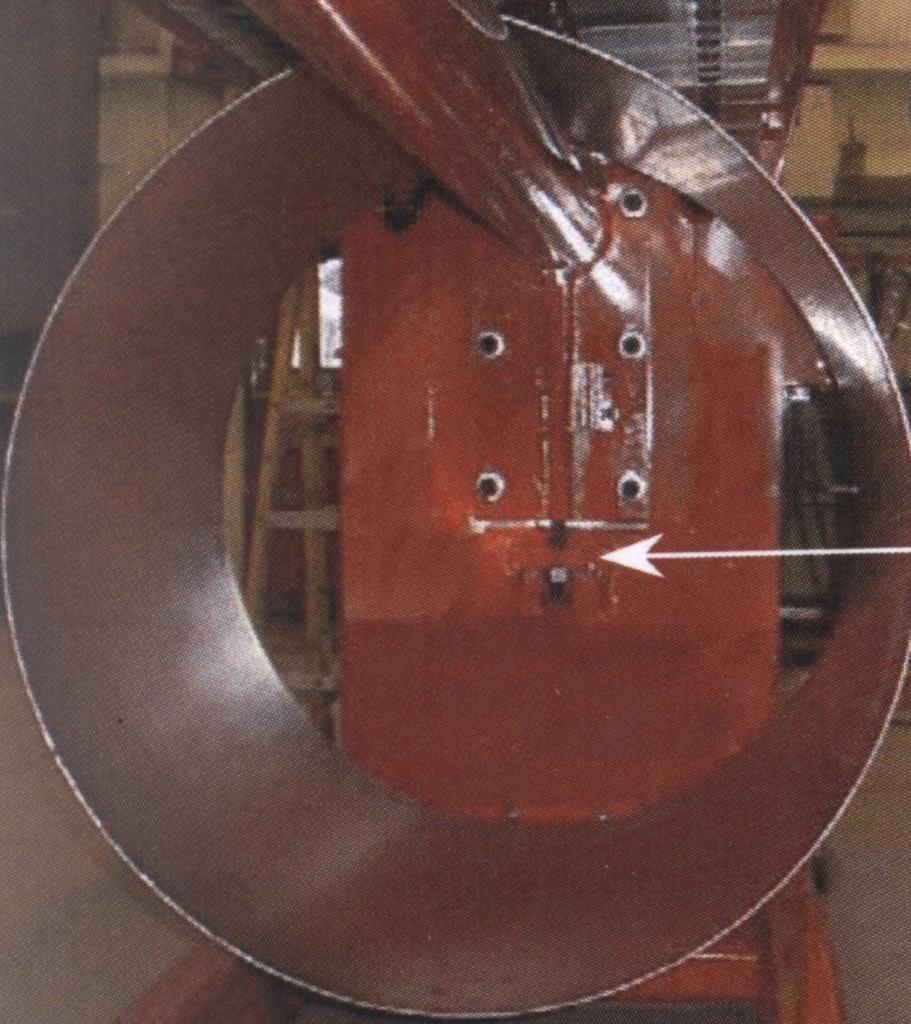

      4 – контроль предела смещения

      5 – закрепление балки
