1. Основные сведения об изделии и технические данные
1.1 Установка подогрева стыка индукционная УПИ предназначена для предварительного подогрева кольцевых стыков труб перед сваркой и между выполнением сварочных проходов.1.2 Установка предназначена для эксплуатации во внешних условиях в районах с умеренным и холодным климатом. Категория исполнения УХЛ 2 по ГОСТ 15150.
1.3 В части стойкости к механическим внешним воздействующим факторам при эксплуатации установка относится к группе М20 по ГОСТ 17516.1.
1.4 Степень защиты установки - не ниже IР 21 (защита от проникновения внешних твердых предметов и от вредного воздействия в результате проникновения воды) по ГОСТ 14254.
1.5 Область применения установки:
- подогрев стыковых соединений труб промысловых и магистральных трубопроводов перед сваркой.
- подогрев перед сваркой неповоротных кольцевых стыковых соединений труб оборудования химических, нефтехимических, нефтеперерабатывающих и взрывопожароопасных производств.
1.6 Диапазон диаметров свариваемых труб - от 152 до 1420 мм.
1.7 Максимальная сила тока установки 625А.
1.8 Максимальное напряжение 240 ± 10 % В/ 1 фаза, частота 480 Гц.
1.9. Номинальная мощность установки 110 кВт, максимальная – 120 кВт.
1.10 Температура подогрева стыка за цикл 110°С.
1.11 Объем бака дизельного двигателя 6.7л.
1.12 Мощность двигателя 175кВт/2200об/мин.
1.13 Цилиндров в ряд: 6
1.14 Охлаждение жидкостное.
1.15 Масса установки 2500 кг.
1.16 Габаритные размеры установки 2440 х 1280 х 2020 мм
1.17 В части воздействия климатических факторов при эксплуатации установка должна быть устойчива к воздействию температуры окружающего воздуха от минус 40 °С до плюс 45 °С и относительной влажности до 85 %.
2. Комплектность
2.1 В комплект поставки:

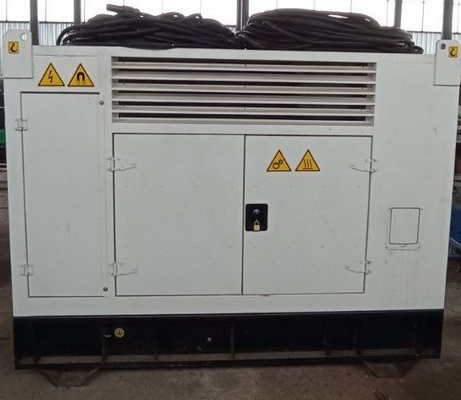

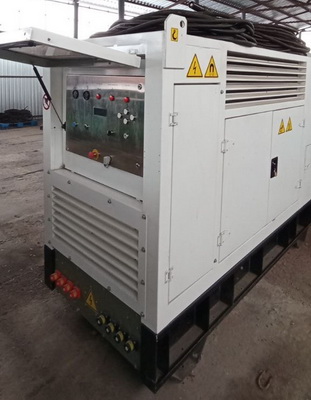

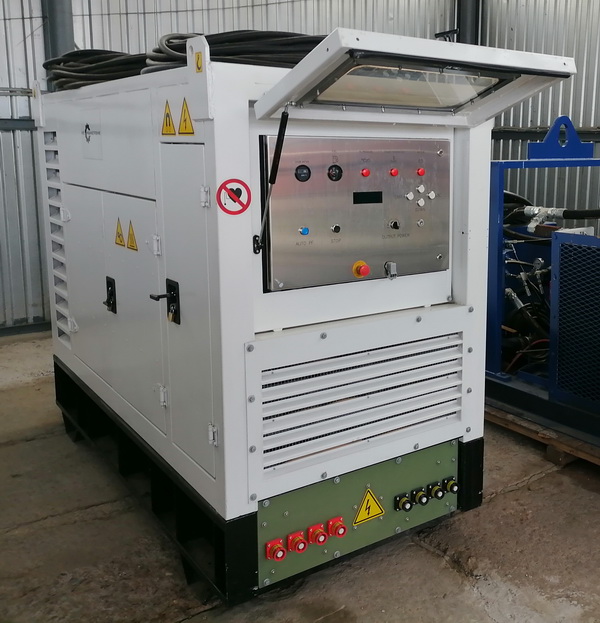

- Установка подогрева стыка индукционная УПИ.

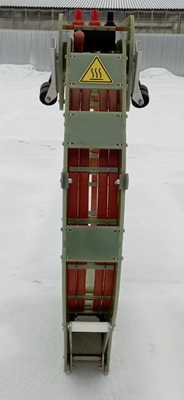

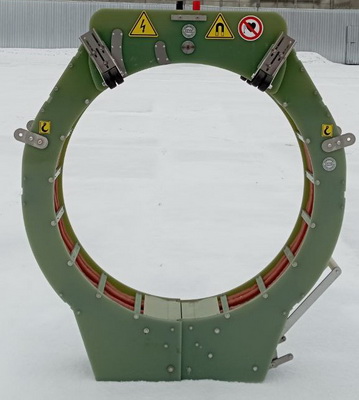

- Индукционная зажимная катушка
- Пульт дистанционного управления
- Комплект кабелей управления
- Комплект ЗИП (состав и количество оговаривается при заказе)
